虎课网为您供给归纳教程版块下的滑动轴承结构-轴承图文教程，难度等级为新手入门，下面开端有用学习这节课的内容吧！
本课教程的意图是把握机械设计原理，了解滑动轴承结构，喜爱的一起来学习吧。
学完本课内容后，同学们能够精确的经过下图作业安置，在视频下方提交作业，教师会逐个回答。

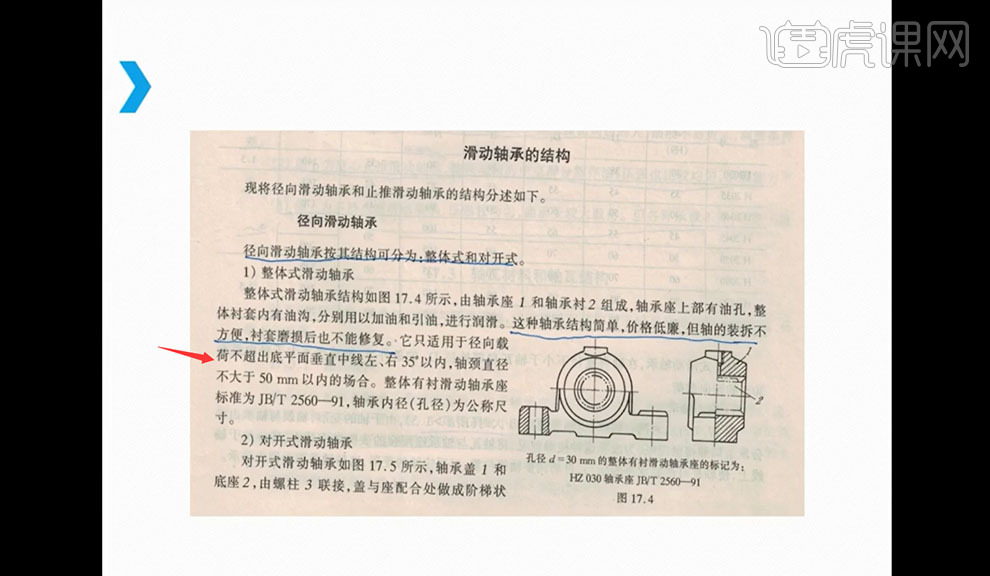

1.径向滑动轴承按其结构可分为：全体式和对开式，（1）全体式滑动轴承结构如图17.4所示，由轴承座1和轴承衬2组成，轴承座上部有油孔，全体衬套内有油沟，别离用以加油和引油，进行光滑。这种轴承结构相对比较简单，价格低，但轴的装拆不方便，衬套磨损后也不能修正。
2.它只适用于径向载荷不超出底平面笔直中线°以内，轴颈直径不大于50 mm以内的场合，全体有衬滑动轴承座规范为JB/T 2560- 91， 轴承内径(孔径)为公称尺度。
3.（2）对开式滑动轴承如图17.5所示，轴承盖1和底座2，由螺柱3联接，盖与座合作处做成阶梯状，以便于对中，轴瓦也分为上、下两片，安装后两片瓦要恰当压紧，使其不随轴滚动，轴承盖上有孔，可安装油杯或油管，轴瓦上有油孔和油沟。
4.对开式滑动轴承，按对开面方位，可分为平行于底面的正滑动轴承(图17.5)和与底面成45°的斜滑动轴承(图17.6)，按联接螺柱数量，可分为二螺柱滑动轴承和四螺柱滑动轴承，以接受不同方向、巨细的载荷。
5.对开式二螺柱正滑动轴承座规范为JB/T2561-91，其型式及尺度见表17.1，对开式四螺柱斜滑动轴承座规范为JB/T2563-91。

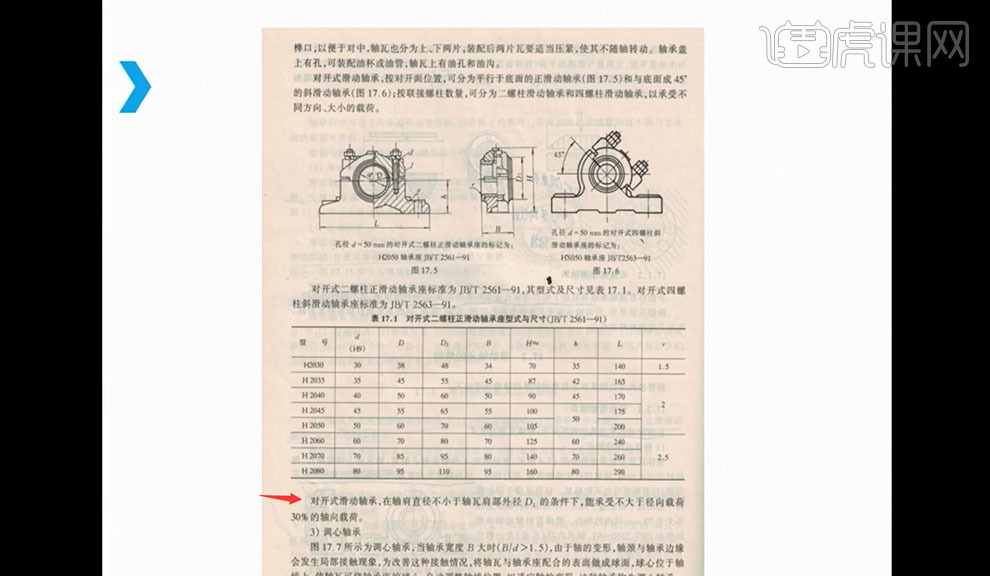

6.对开式滑动轴承，在轴肩直径不小于轴瓦肩部外径D1的条件下，能接受不大于径向载荷30%的轴向载荷。

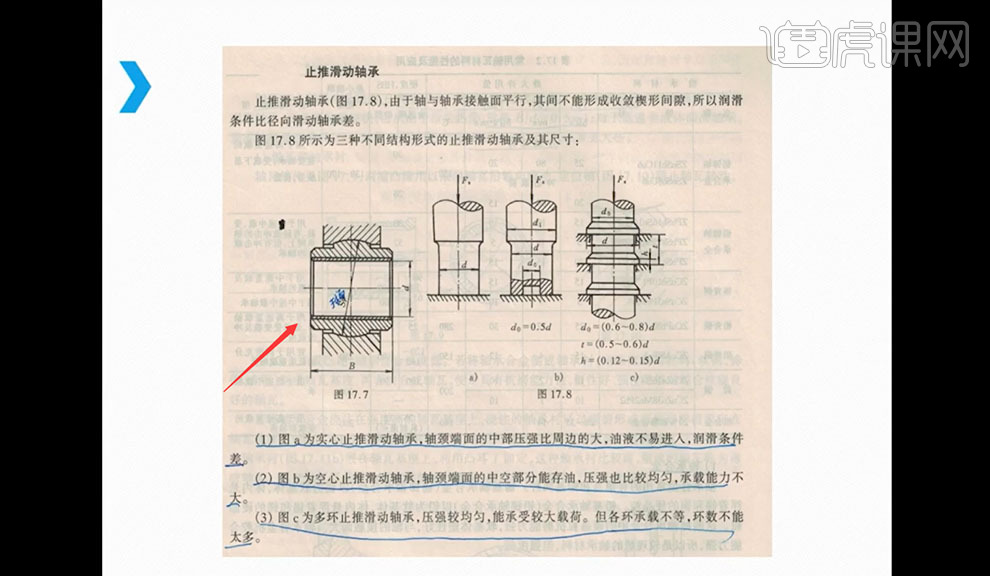

7.调心轴承，图17.7所示，当轴承宽度B大时(B/d1.5)，因为轴的变形，轴颈与轴承边际会产生局都触摸现象，为改进这种触摸状况，将轴瓦与轴承座合作的外表做成球面，球心坐落轴线上，使轴瓦能够绕轴承座的粗细自动的调整轴线的方位，以这种习惯轴的变形。

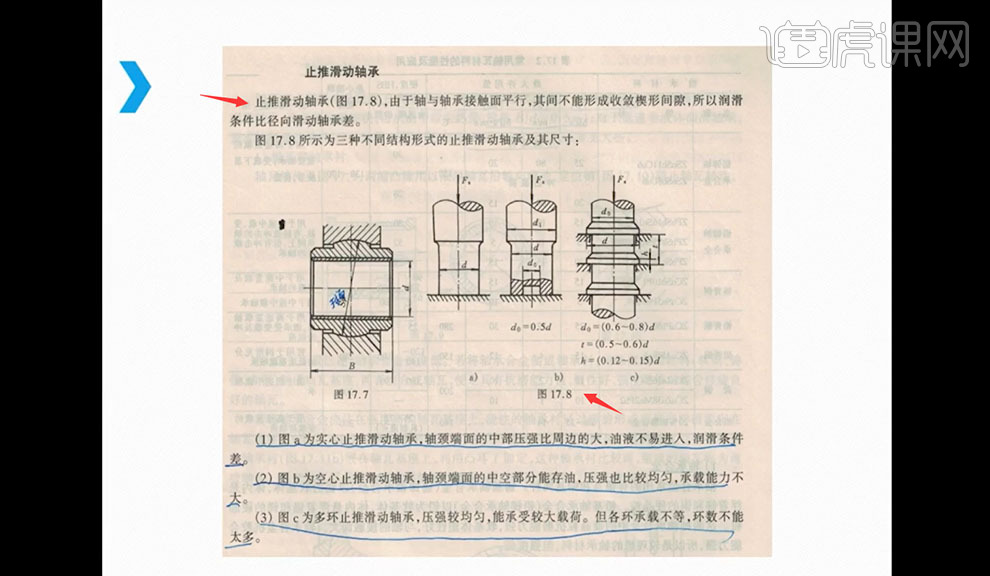

8.止推滑动轴承(图17.8)，因为轴与轴承触摸面平行，其间不能构成收敛楔形空隙，所以光滑条件比径向滑动轴承差。

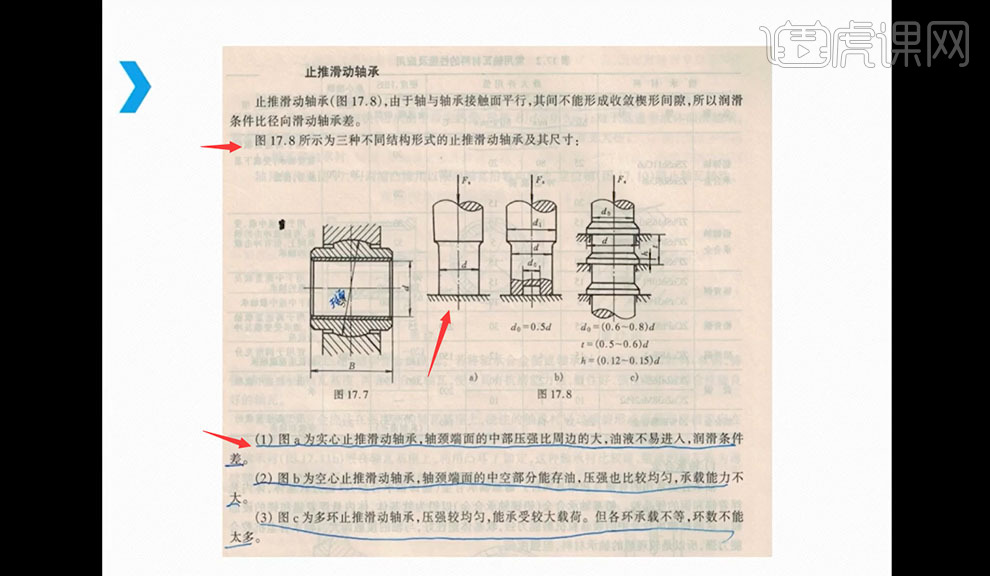

9.图17.8所示为三种不同结构及方式的止推滑动轴承及其尺度:（1）图a为实心止推滑动轴承，轴颈端面的中部压强比周边的大，油液不易进入，光滑条件差。
10.（2） 图b为空心止推滑动轴承,轴颈端面的中空部分能存油，压强也比较均匀，承载才能不大。
11.（3）图c为多环止推滑动轴承，压强较均匀，能接受较大载荷，但各环承载不等,环数不能太多。
以上便是滑动轴承结构-轴承图文教程的全部内容了，你也点击下方的视频教程链接检查本节课的视频教程内容，虎课网每天能够不要钱学一课，肯定不能错失哦！
